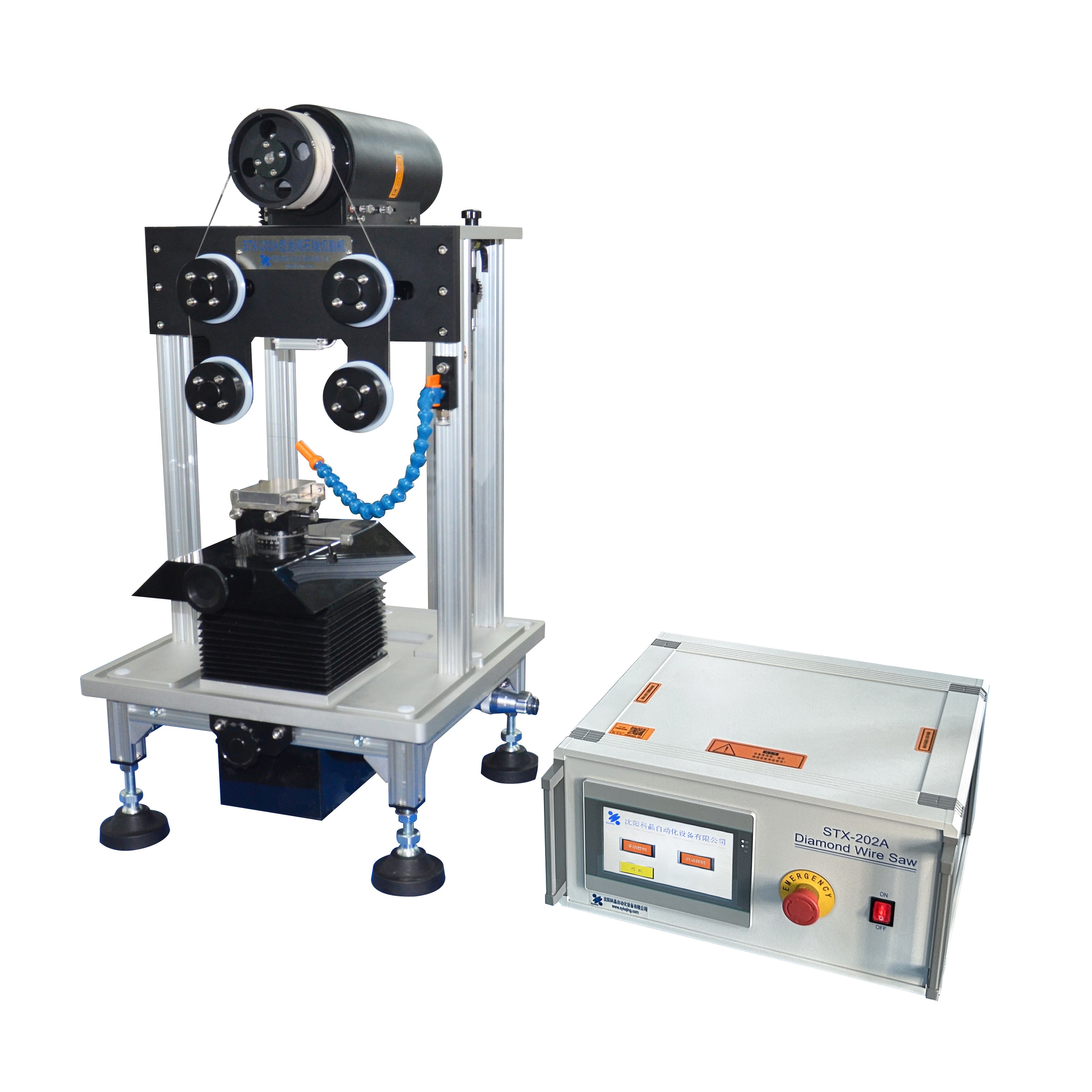

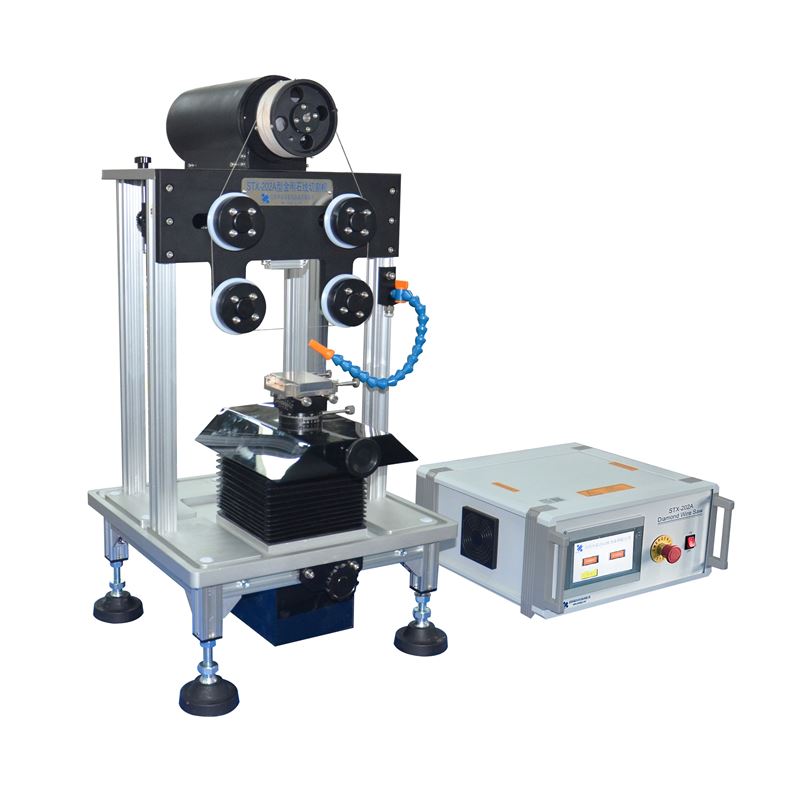

STX-202A

1.溫濕度：10-85%RH (at 25℃ 無凝露） 溫度： 0-45℃。

2.設備周圍無強烈震源和腐蝕氣體。

3.冷卻液：需要（建議使用切削油）

4.供電電源：單相：AC220V±10% 50Hz 國標三極10A插座 必須有良好接地。

5.氣源(壓縮空氣）：無需求。

6.工作臺：建議 1000X600X700mm 承重 80KG 以上(固體水泥臺為佳）。

7.通風裝置：無特殊要求。

1、供電接口：國標帶保險三極插座 AC220 50Hz 10A

2、總功率：100W

3、主體構成：鋁合金框架

4、切割線長度：≤20m

5、切割線直徑：≤0.45mm

6、切割線張緊方式：彈簧機械式張緊

7、主軸切割旋轉方式：往復式旋轉

8、主軸轉速：2--260rpm 可調

9、切割進給速度：0.05～40mm/min

10、回程速度：1～40mm/min

11、Z 軸有效行程：≤60mm

12、Y 軸有效行程：≤50mm

13、二維載樣轉臺水平/傾斜轉角：手動二維轉臺：水平0-360°傾角±15°

14、兩導向輪內側間距上限：95mm

15、樣件切割直徑上限：有效值≤Φ50mm

16、載樣塊尺寸（長×寬×高）：80X51X12mm

17、控制方式：外接獨立控制箱 PLC 編程器+7寸觸摸屏

18、切割區域視頻監控：無

備注：

1、設備供電為國內標準 AC220V±10% 50Hz 供電，實際供電以產品后部標牌參數為準。

2、部分機型支持 AC110V 50/60Hz 產品定制。

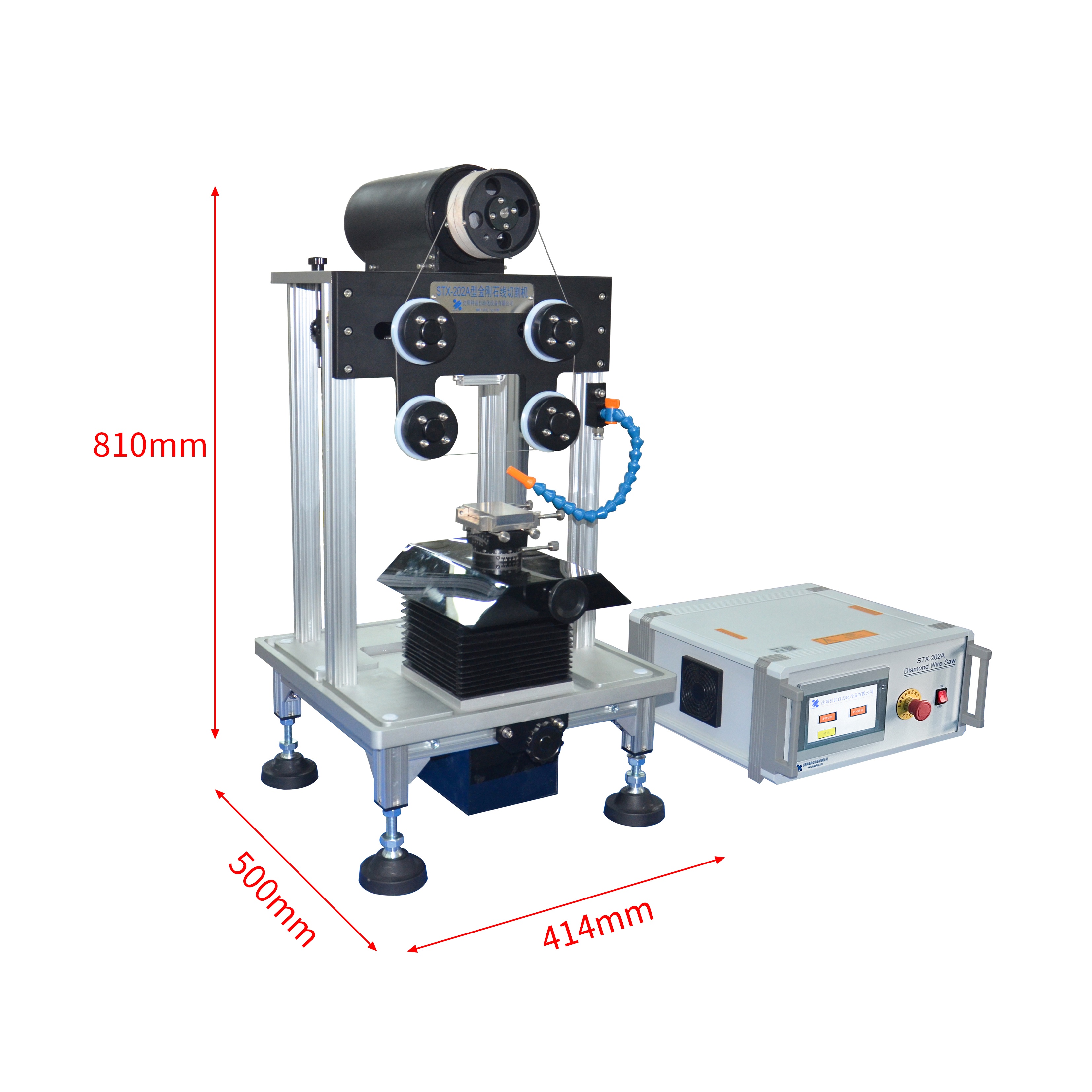

尺寸：414mm×500mm×810mm；

重量：約40kg

1、陶瓷材料：氧化鋁陶瓷、氧化鋅陶瓷、氧化鋯陶瓷、靶材陶瓷、
    蜂窩陶瓷、半導體陶瓷、導電陶瓷、不導電陶瓷等；
2、晶體材料：石墨、硅晶體（太陽能多晶硅、單晶硅）、藍寶石、
    氧化鋁晶體、紅外玻璃晶體、碳化硅晶體、碘化銫晶體等；
3、玻璃材料：硫系玻璃、光學玻璃、石英玻璃、紅外玻璃、玻璃管等；
4、金屬材料：鐵、鋁、銅、鈦合金、鎂合金等金屬及合金、有色金屬（硫化鋅、鐵氧體）等；
5、復合材料：PVC板、碳纖維復合材料、玻璃纖維復合材料等
6、巖石材料：天然巖石、玉石、隕石、裴翠、瑪瑙等精密切割；
     各類高價值材料的精密切片；地質光片、地質薄片（沉積巖、巖漿巖、變質巖、礦石）等開方切片。
7、熱電材料：碲化鉍，碲化鉛、硅鍺合金等
8、紅外光學材料：硒化鋅、硫化鋅、硅、鍺等晶體
9、生物醫學材料： 生物塑化標本切片
  （人體動物器官、頜骨軟硬組織聯合切片、種植體觀察、牙齒冠橋，牙齒等組織學標本） ；
    骨科軟硬組織聯合切片（股骨、髖關節、椎體等鮮活組織和硬組織、帶植入物的骨組織學樣本等）；
    心腦血管支架切片，結石切片等醫學組織切片；
     ......
注：材料硬度小于金剛石線的均可進行精密切割。

1

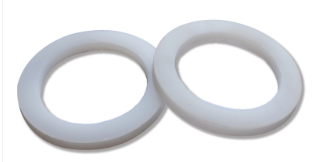

聚乙烯（PE）張緊輪

2個

2

聚乙烯（PE）導向輪

2個

3

2英寸切割90°定位模

1套

4

金剛石線

3卷

5

水泵

1個

6

樹脂陶瓷塊

2塊

7

石蠟棒

4根

1

金剛石線（?0.25mm、?0.35mm、?0.42mm）?

（可選）

2

切割專用油

（可選）

3

地質薄片切割夾具

（可選）

4

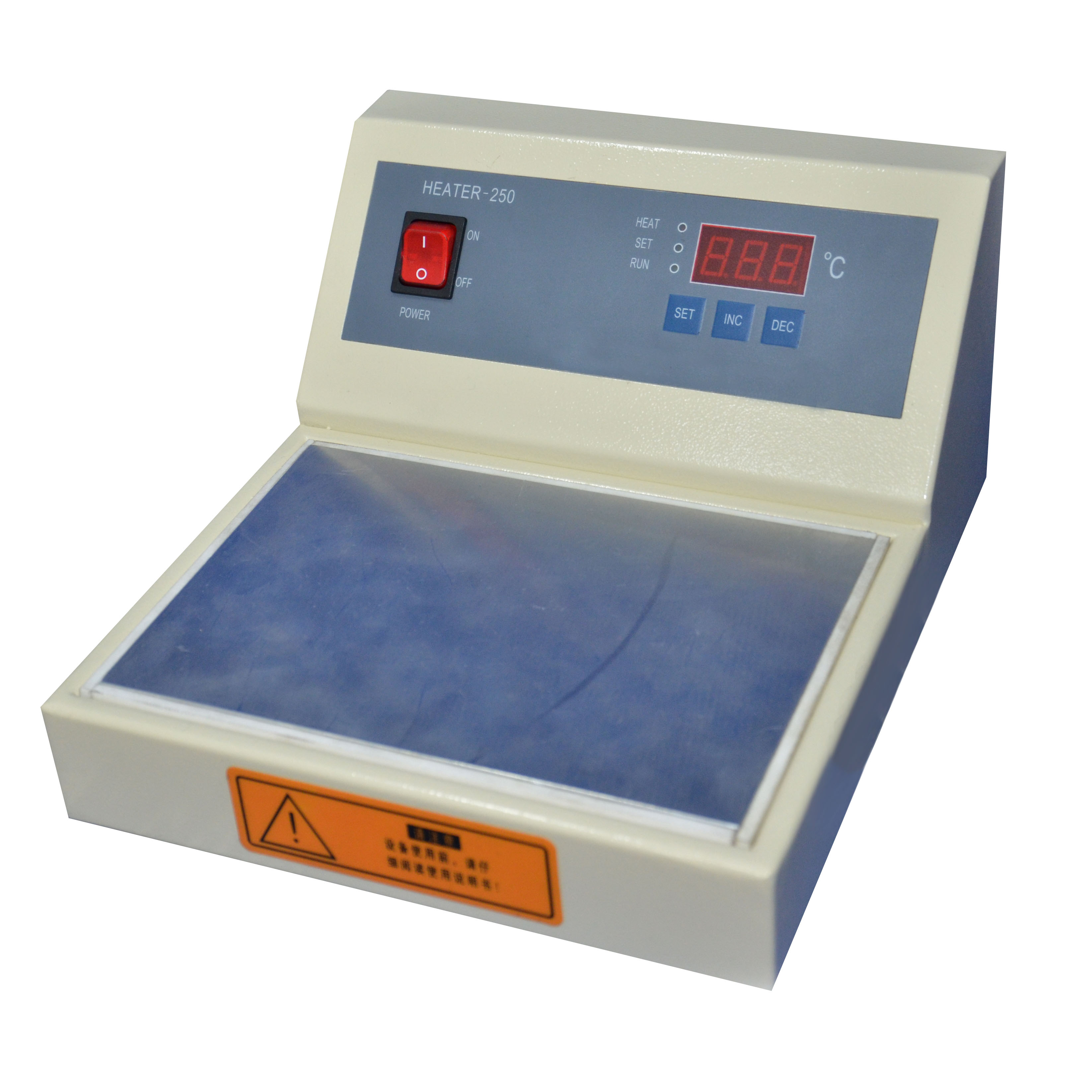

HEATER系列加熱平臺

（可選）

5

便攜式顯微鏡（3R無線數字顯微鏡）

（可選）

6

DX-100單晶定向儀

（可選）
